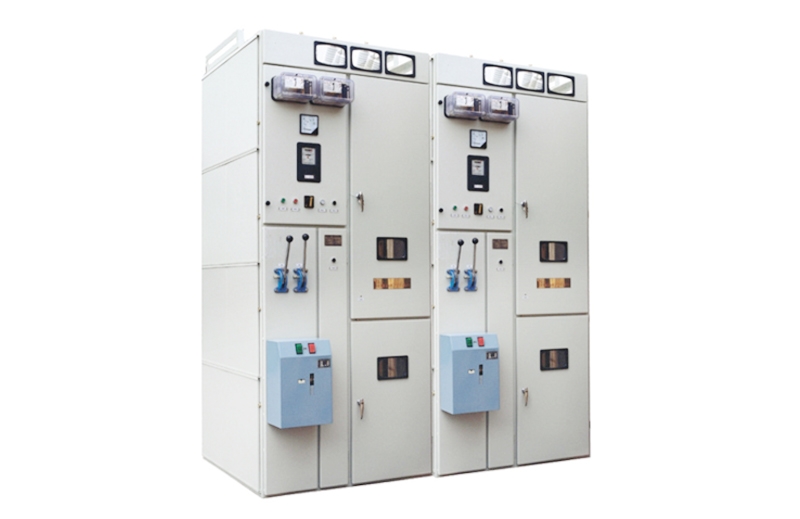

配電箱兩級保護設計原理

配電箱兩級保護是電氣安全領域中的重要措施，其設計原理主要圍繞漏電保護裝置展開，旨在確保用電安全，以下為你詳細介紹：

基本概念

兩級保護是指在配電系統中，至少應設置兩級漏電保護裝置，通常安裝在總配電箱和開關箱中。當電路中出現漏電故障時，這些保護裝置會迅速切斷電源，防止電流通過人體，保護人員的生命安全。

工作原理

兩級保護主要依賴于漏電保護器這個關鍵設備，其內部有一個零序電流互感器，能檢測到用電設備是否漏電。一旦檢測到漏電電流，漏電保護器就會立即動作，切斷電源。兩級保護具體分為一級保護和二級保護：

• 一級保護：主要設置在總配電箱或分配電箱中，用于對整個配電系統或某個分支電路進行過載、短路等故障的保護。當整個配電系統或分支電路出現過載、短路等故障時，一級保護裝置會檢測到異常的電流或電壓變化，迅速切斷電路，防止故障擴大，保護整個系統的安全。
• 二級保護：通常設置在開關箱或用電設備的進線端，用于對具體的用電設備進行漏電保護。當用電設備發生漏電故障時，二級保護裝置會立即檢測到漏電電流，迅速動作，切斷該設備的電源供應，從而避免觸電事故的發生。

配合機制

兩級保護之間應合理配合，其漏電動作電流和動作時間應有級差。上級漏電保護器的額定漏電電流通常為下一級額定漏電電流的2.5 - 3.0倍，上一級漏電保護器的動作時間較下一級動作時間增加一個動作級差，約為0.1 - 0.2s左右。這樣的設置可以實現分級、分段保護的功能，避免在發生漏電故障時，兩級保護裝置同時動作或都不動作的情況，確保在不同故障情況下都能準確、有效地切斷電路。
